CCA

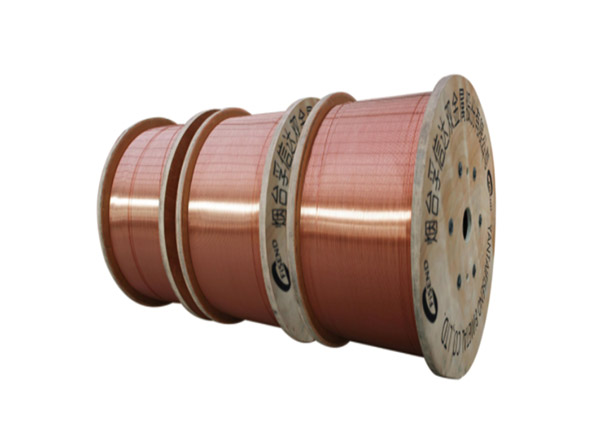

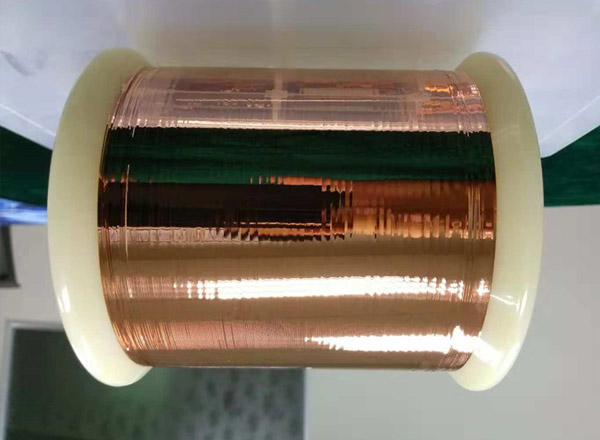

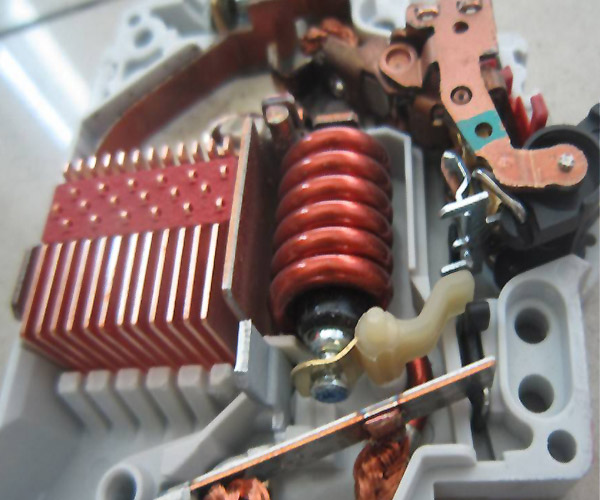

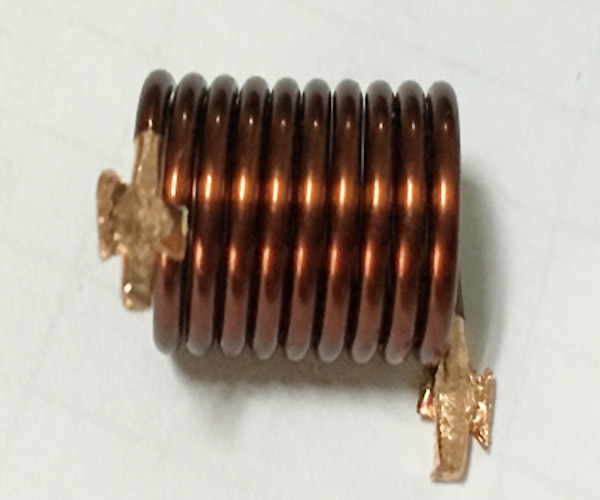

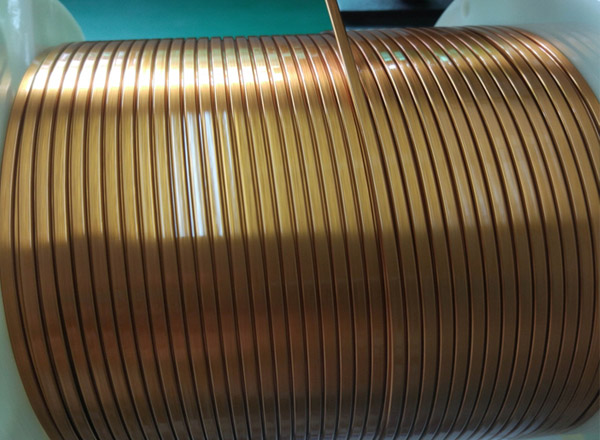

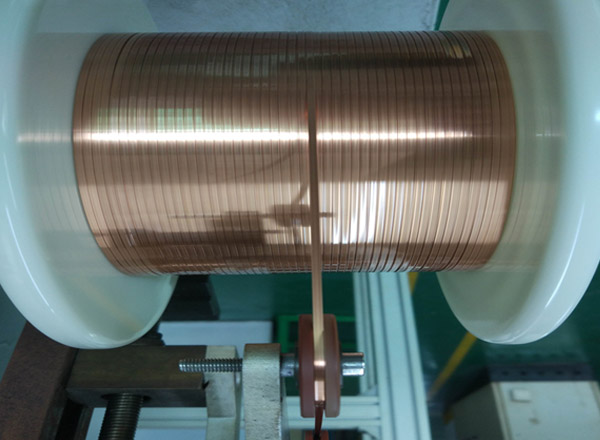

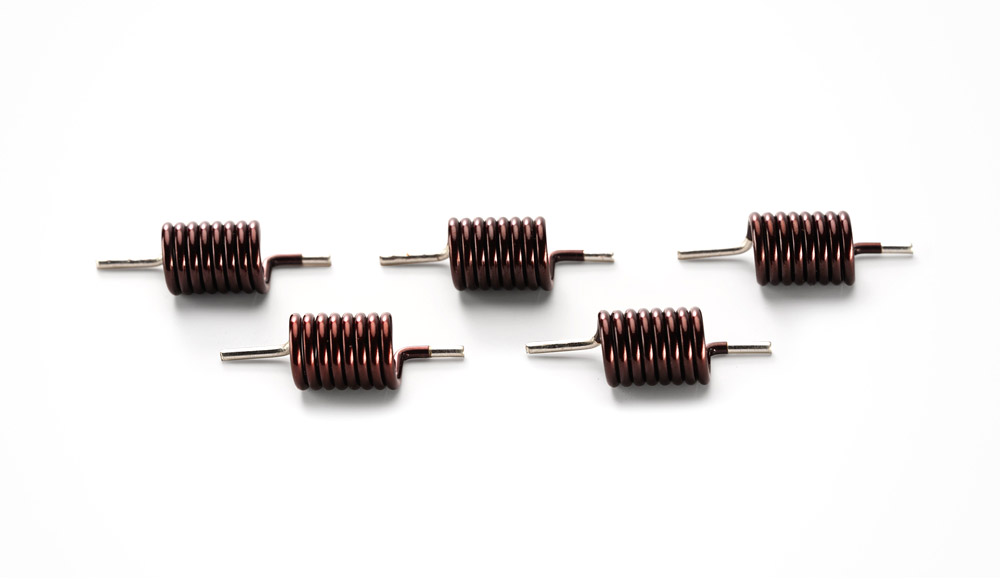

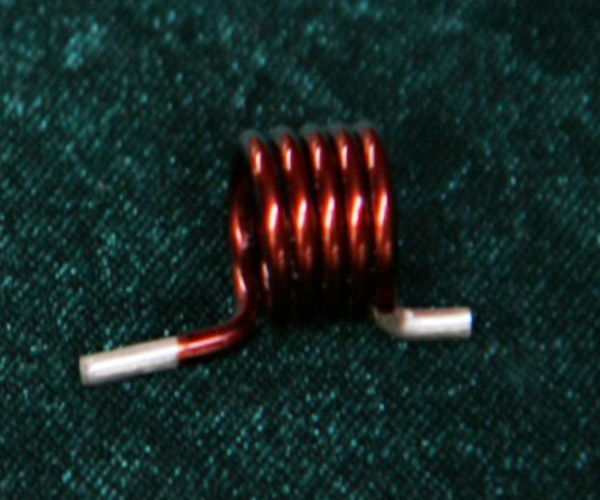

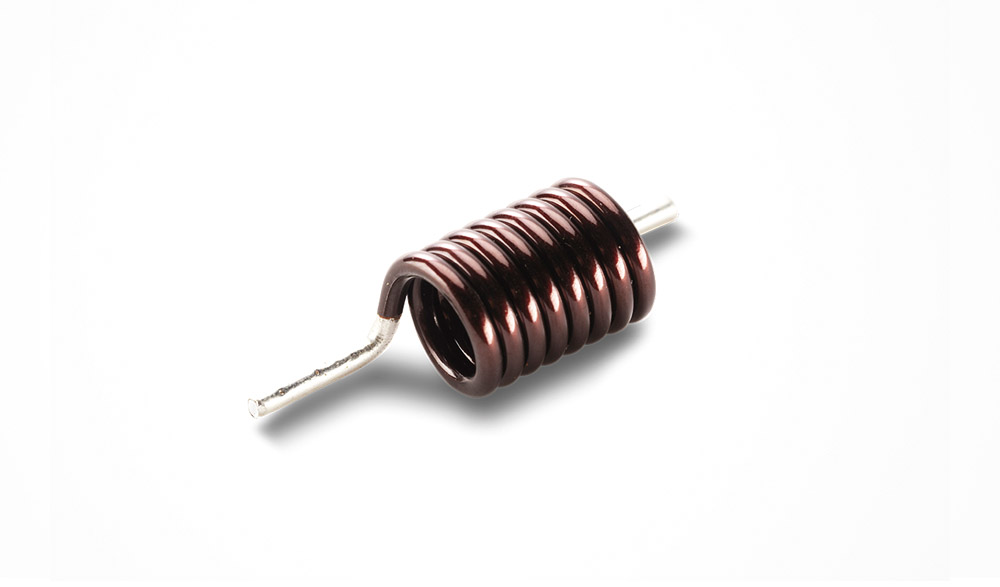

Copper Clad Aluminium Bimetal 수평 연속 주조방식의 동 알루미늄 코일

종류 및 특성

표를 좌우로 움직여 내용을 확인하실 수 있습니다.

폴리우레탄	기호	내열구분	제조범위	특성	용도	비고

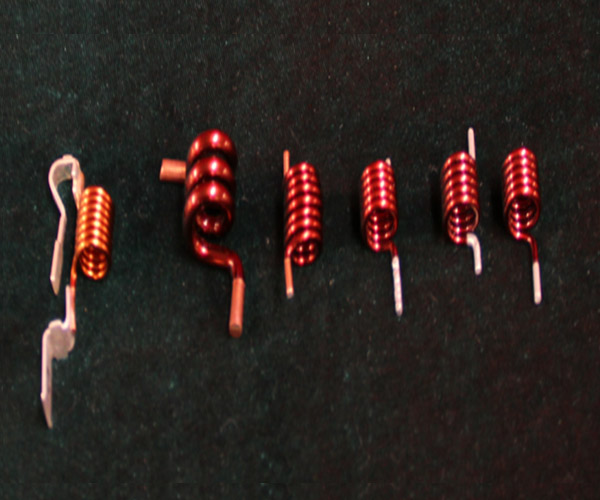

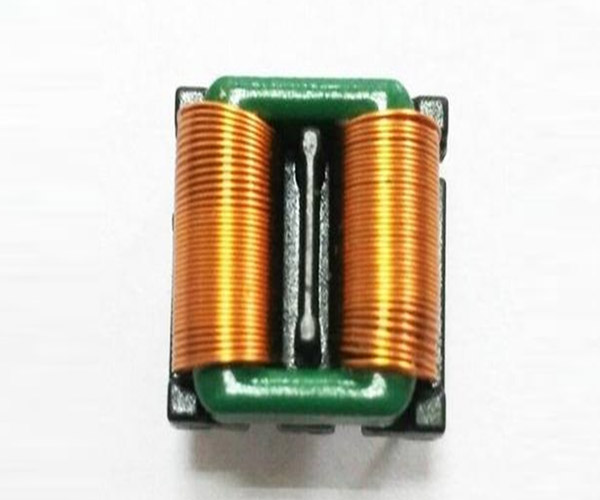

Polyurethane Enameled Copper clad Wire	UEW	F종(155℃) H종(180℃)	0.08 ~ 0.7mm	고주파 고온 특성 우수 직접 납땜 가능	전자기기, 소형 모터 등	1종 ~ 3종
Polyurethane Enameled Copper clad Aluminum Wire	PEW	F종(155℃)	0.08 ~ 0.7mm	고주파 고온 특성 우수 절연 및 전기적 특성 우수	전자기기, 소형 모터 등	1종 ~ 3종

기타 에나멜 규격 사양은 협의 후 공급 가능
Skin Effect (표피효과) : 주파수가 높을 수록 도체 중심의 저항이 커져 전류는 도체 외곽으로 흐르는 효과
100Khz 이상의 고주파에서는 CCA WIRE 사용이 효율적 입니다.

UEW Wire 사양

표를 좌우로 움직여 내용을 확인하실 수 있습니다.

도체		최소피막두께/mm			최대외경/mm			실온에서의 최소 breakdown전압(유효치, V)
도체	오차	CCAW/			CCAW/			CCAW/
도체	±/mm	1UEW	2UEW	3UEW	1UEW	2UEW	3UEW	1UEW	2UEW	3UEW
0.08	0.003	0.009	0.005	0.003	0.12	0.103	0.097	2000	1100	700
0.09	0.003	0.009	0.005	0.003	0.13	0.113	0.107	2000	1100	700
0.1	0.003	0.009	0.005	0.003	0.14	0.125	0.118	2000	1100	700
0.11	0.003	0.009	0.005	0.003	0.15	0.135	0.128	2000	1100	700
0.12	0.003	0.01	0.006	0.004	0.162	0.147	0.139	2200	1300	850
0.13	0.003	0.01	0.006	0.004	0.172	0.157	0.149	2200	1300	850
0.14	0.003	0.01	0.006	0.004	0.182	0.167	0.159	2200	1300	850
0.15	0.003	0.01	0.006	0.004	0.192	0.177	0.169	2200	1300	850
0.16	0.003	0.011	0.007	0.005	0.204	0.189	0.181	2200	1300	850
0.17	0.003	0.011	0.007	0.005	0.214	0.199	0.191	2200	1300	850
0.18	0.003	0.012	0.008	0.005	0.226	0.211	0.202	2400	1600	1000
0.19	0.003	0.012	0.008	0.005	0.236	0.221	0.212	2400	1600	1000
0.2	0.003	0.012	0.008	0.005	0.246	0.231	0.222	2400	1600	1000
0.21	0.003	0.012	0.008	0.005	0.256	0.241	0.232	2400	1600	1000
0.22	0.003	0.012	0.008	0.005	0.266	0.252	0.243	2400	1600	1000
0.23	0.004	0.013	0.009	0.006	0.278	0.264	0.255	2400	1600	1000
0.24	0.004	0.013	0.009	0.006	0.288	0.274	0.265	2400	1600	1000
0.25	0.004	0.013	0.009	0.006	0.298	0.284	0.275	2400	1600	1000
0.26	0.004	0.013	0.009	0.006	0.31	0.294	0.285	2400	1600	1000
0.27	0.004	0.013	0.009	0.006	0.32	0.304	0.295	2400	1600	1000
0.28	0.004	0.013	0.009	0.006	0.33	0.314	0.305	2400	1600	1000
0.29	0.004	0.013	0.009	0.006	0.34	0.324	0.315	2400	1600	1000
0.3	0.004	0.014	0.01	0.007	0.352	0.337	0.327	2800	2000	1400
0.32	0.004	0.014	0.01	0.007	0.372	0.357	0.347	2800	2000	1400
0.35	0.004	0.014	0.01	0.007	0.402	0.387	0.377	2800	2000	1400
0.37	0.005	0.014	0.01	0.007	0.424	0.407	0.397	2800	2000	1400
0.4	0.005	0.015	0.011	0.007	0.456	0.439	0.429	2800	2000	1400
0.45	0.005	0.016	0.011	0.007	0.508	0.49	0.479	2800	2000	1400
0.5	0.005	0.017	0.012	0.008	0.56	0.542	0.531	3050	2150	1450
0.55	0.005	0.017	0.012	0.008	0.62	0.592	0.581	3050	2150	1450
0.6	0.006	0.017	0.012	0.008	0.672	0.644	0.632	3050	2150	1450
0.65	0.007	0.018	0.012	/	0.724	0.694	/	3050	2150	/
0.7	0.007	0.019	0.013	/	0.776	0.746	/	3050	2150	/
